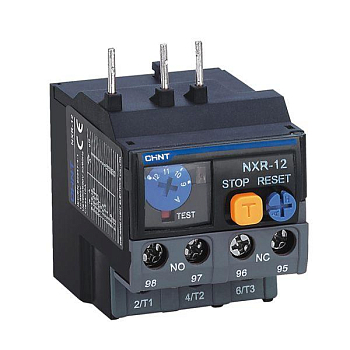

Реле тепловое
Тепловое реле — это коммутационный аппарат, предназначенный для защиты электродвигателей от перегрузок, перекоса фаз, заклинивания ротора и затяжного пуска. Предназначено для установки в паре с магнитным пускателем или контактором в цепях управления промышленным оборудованием, насосами, вентиляторами и компрессорами. Главное отличие от автоматического выключателя заключается в принципе действия: защита строится на тепловом эффекте тока, что позволяет точно имитировать нагрев обмоток двигателя и предотвращать их перегрев, игнорируя при этом безопасные кратковременные пусковые токи.
Виды и модификации
- Биметаллические (классические): используют нагрев биметаллической пластины током нагрузки. Отличаются высокой надежностью, доступной стоимостью и наличием механической регулировки тока срабатывания.
- Электронные (твердотельные): обеспечивают высочайшую точность настройки, встроенную защиту от обрыва фазы и асимметрии напряжений, а также функцию самодиагностики. Применяются для защиты ответственных и дорогостоящих двигателей.
- Встраиваемые (приставки к контакторам): компактные модули, монтируемые непосредственно на силовой контактор (например, популярные серии LRD, RT). Образуют единый мотор-комбинированный пускатель, экономя место в щите и упрощая монтаж цепей управления.
Критерии выбора
- Диапазон регулировки номинального тока: уставка теплового расцепителя должна точно соответствовать номинальному току двигателя, указанному на его шильдике. Рабочий ток двигателя должен находиться в средней части диапазона регулировки реле для обеспечения корректной работы механизма компенсации.
- Класс отключения (Trip Class): определяет время срабатывания при токе, превышающем номинальный в 7,2 раза. Класс 10 оптимален для стандартных насосов и вентиляторов, тогда как класс 20 или 30 необходим для механизмов с тяжелым и затяжным пуском, таких как дробилки или центрифуги.
- Совместимость с контактором: габаритные размеры, тип контактов и способ крепления (винтовой или шинный) должны строго соответствовать модели используемого магнитного пускателя.
- Наличие температурной компенсации: качественные реле оснащены механизмом компенсации температуры окружающей среды, который предотвращает ложные срабатывания при нагреве воздуха внутри закрытого электрощита летом или в жарких цехах.
Популярные вопросы (FAQ)
Защищает ли тепловое реле от короткого замыкания? Нет. Тепловое реле обладает тепловой инерцией и физически не способно мгновенно разорвать цепь при коротком замыкании. Для защиты от сверхтоков перед реле в силовой цепи обязательно устанавливается автоматический выключатель или плавкие предохранители.
Почему тепловое реле срабатывает без видимой перегрузки двигателя? Наиболее частые причины: ослабление затяжки винтов в клеммах (вызывает локальный нагрев, который передается на биметаллическую пластину), повышенная температура внутри шкафа управления, перекос фаз в питающей сети или механический износ подшипников двигателя, незаметно увеличивающий ток потребления.
Можно ли использовать тепловое реле для защиты нагревательных элементов (ТЭНов)? Не рекомендуется. Тепловые реле калибруются под тепловые и пусковые характеристики асинхронных двигателей. Для защиты ТЭНов и других резистивных нагрузок целесообразнее использовать специализированные реле контроля тока или автоматические выключатели с соответствующей время-токовой характеристикой.
