Выключатель нагрузки
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Виды и модификации

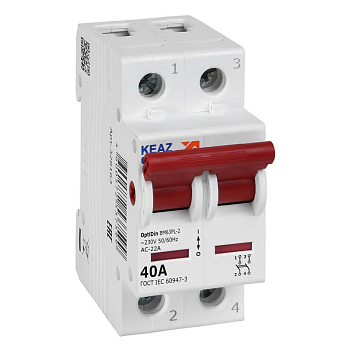

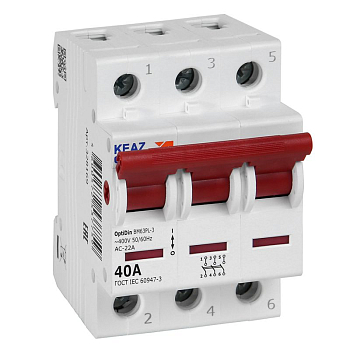

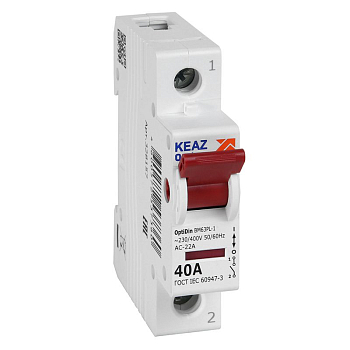

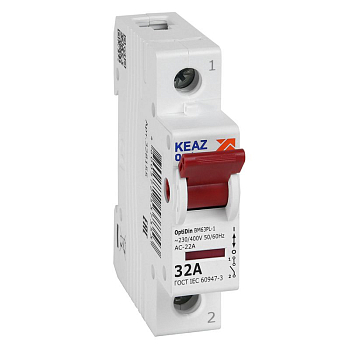

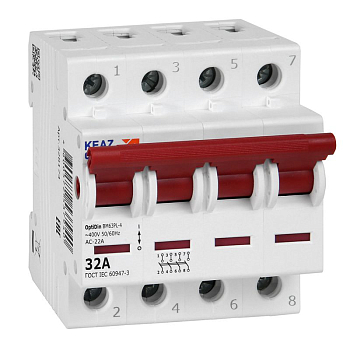

- Модульные выключатели нагрузки: компактные аппараты для установки на DIN-рейку (1–4 полюса) с номинальным током до 125 А. Оптимальны для квартирных, этажных и небольших распределительных щитов.
- Рубильники в литом корпусе: силовые разъединители на токи от 100 до 1600 А. Применяются в главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ) промышленных объектов и крупных зданий.
- Реверсивные переключатели: обеспечивают безопасное переключение нагрузки между двумя независимыми источниками питания (например, основная сеть и резервный генератор) с механической блокировкой, исключающей их одновременное включение.
Критерии выбора
- Номинальный ток: должен быть равен или на одну ступень выше номинала вводного автоматического выключателя. Например, если на вводе установлен автомат на 40 А, выключатель нагрузки выбирается на 63 А, чтобы исключить его перегрев при максимальной нагрузке линии.
- Количество полюсов: 2P (1P+N) для однофазных сетей 220 В, обеспечивающее полный разрыв и фазы, и нуля; 4P для трехфазных сетей 380 В, гарантирующий полное обесточивание всех проводников.
- Категория применения: AC-22A (коммутация смешанных активных и слабоиндуктивных нагрузок) или AC-23A (коммутация двигателей и цепей с высокими пусковыми токами). Для бытовых и офисных щитов достаточно категории AC-22A.
- Эргономика и безопасность: наличие удобной поворотной рукоятки, четкой индикации положения контактов и возможности установки навесного замка для блокировки в положении "Отключено" в целях предотвращения несанкционированной подачи напряжения.
Популярные вопросы (FAQ)
Чем выключатель нагрузки отличается от автоматического выключателя? Автомат защищает сеть от сверхтоков (короткого замыкания и перегрузки), а выключатель нагрузки только коммутирует цепь и создает видимый разрыв. Они работают в паре: автомат обеспечивает защиту, а рубильник позволяет безопасно обесточить щит для обслуживания.
Можно ли использовать выключатель нагрузки вместо вводного автомата? Нет, это грубое нарушение правил устройства электроустановок (ПУЭ). Выключатель нагрузки не имеет тепловых и электромагнитных расцепителей и не отключится при коротком замыкании, что приведет к расплавлению контактов, повреждению проводки и пожару. Он всегда устанавливается в паре с автоматическим выключателем.
Зачем нужен реверсивный выключатель нагрузки в частном доме? Он позволяет безопасно и быстро переключить питание всего дома с центральной сети на резервный генератор. Встроенная механическая блокировка исключает риск встречного включения, который может вывести из строя как генератор, так и оборудование на линиях электропередач, а также представляет смертельную опасность для ремонтных бригад.
