Контакторное реле
Контакторное (промежуточное) реле — это электромагнитное коммутационное устройство, предназначенное для управления цепями сигнализации, автоматики и маломощными нагрузками. При подаче напряжения на катушку якорь притягивается и замыкает или размыкает контактные группы, передавая управляющий сигнал от слаботочной цепи (датчик, контроллер, кнопка) к силовой или исполнительным устройствам. Применяется в шкафах автоматики, системах «Умный дом», промышленных щитах и схемах управления освещением, вентиляцией и отоплением.
Виды и модификации

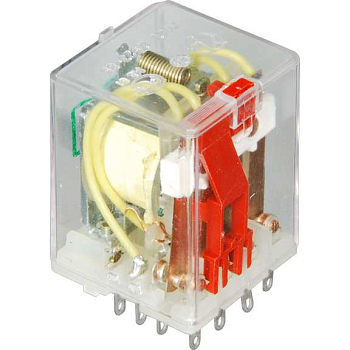

- Промежуточные реле в корпусе с колодкой: классические модели (типа MY2N, HH52P, SR3) с 2, 3 или 4 группами контактов. Устанавливаются в специальные монтажные колодки с винтовыми или пружинными клеммами, что упрощает обслуживание и замену без перепайки проводов.

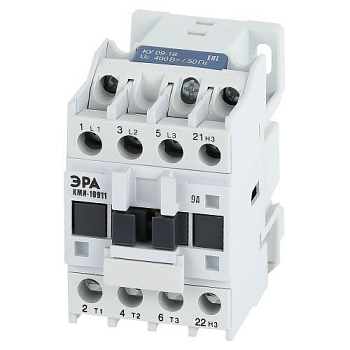

- Модульные контакторы: силовые реле на DIN-рейку с номинальным током до 25–63 А. Предназначены для коммутации мощных нагрузок: систем отопления, освещения, вентиляции.
- Бистабильные (импульсные) реле: сохраняют состояние контактов после снятия управляющего импульса. Используются в схемах управления освещением из нескольких мест и в системах с ограниченным энергопотреблением.
- Реле с задержкой времени: оснащены встроенным таймером для включения или отключения нагрузки через заданный промежуток времени после подачи сигнала.
Критерии выбора
- Напряжение катушки управления: должно строго соответствовать цепи управления — 12 В DC, 24 В DC, 24 В AC, 110 В AC или 230 В AC. Ошибка в выборе приведет либо к отсутствию срабатывания, либо к мгновенному выгоранию катушки.
- Количество и тип контактов: 2NO, 2NC, 2NO+2NC и другие комбинации. NO (нормально открытый) замыкает цепь при срабатывании, NC (нормально закрытый) — размыкает. Выбор зависит от логики работы схемы.
- Коммутационная способность контактов: для слаботочных цепей сигнализации достаточно 3–5 А, для управления маломощными нагрузками — 10 А, для силовых модульных контакторов — до 63 А.
- Тип нагрузки: активная (ТЭНы, лампы накаливания) или индуктивная (электродвигатели, катушки других контакторов). Для индуктивных нагрузок требуется запас по току или использование искрогасящих цепей, так как при размыкании возникает ЭДС самоиндукции.
Популярные вопросы (FAQ)
Чем контакторное реле отличается от обычного автоматического выключателя? Автоматический выключатель предназначен для защиты и срабатывает только при аварии. Контакторное реле — это устройство управления, оно коммутирует цепь по внешнему сигналу от кнопки, датчика или контроллера и может срабатывать тысячи раз в день без выхода из строя.
Зачем использовать промежуточное реле, если можно подключить нагрузку напрямую к контроллеру? Выходы большинства контроллеров, ПЛК и датчиков рассчитаны на малые токи (0,1–0,5 А) и не способны напрямую коммутировать мощную нагрузку. Промежуточное реле усиливает сигнал: слаботочный выход контроллера управляет катушкой реле, а его силовые контакты включают нагрузку в десятки ампер, защиждая дорогостоящую электронику от перегрузки.
Почему реле щелкает или гудит при работе? Легкий щелчок в момент срабатывания — это нормальная работа электромагнитного механизма. Если же гудение постоянное, причины могут быть следующими: заниженное напряжение на катушке, попадание посторонних частиц на магнитопровод, механический износ возвратной пружины или работа на пределе коммутирующей способности с индуктивной нагрузкой без искрогасящей цепи.
