Устройство защитного отключения (УЗО)
Устройство защитного отключения (УЗО) — это коммутационный аппарат, предназначенный для защиты людей от поражения электрическим током при косвенном или прямом прикосновении, а также для предотвращения возгораний, вызванных токами утечки на землю. Устройство непрерывно сравнивает ток, протекающий по фазному и нулевому проводникам, и при обнаружении разницы (утечки), превышающей заданный порог, мгновенно размыкает электрическую цепь. УЗО является обязательным элементом современных распределительных щитов в жилых, коммерческих и промышленных зданиях.
Виды устройств защитного отключения
- Тип AC: реагирует только на синусоидальный переменный ток утечки. Применяется для защиты стандартных бытовых приборов без импульсных блоков питания (освещение, простые нагреватели).
- Тип A: реагирует на переменный и пульсирующий постоянный ток утечки. Является современным стандартом для защиты стиральных машин, посудомоек, индукционных варочных панелей и любой техники с электронными блоками управления.
- Тип F: предназначен для цепей с частотными преобразователями и сложной электроникой. Реагирует на переменный, пульсирующий постоянный и высокочастотный ток утечки, сохраняя устойчивость к ложным срабатываниям.
- Тип B: универсальный тип, реагирующий на переменный, постоянный сглаженный и высокочастотный ток. Обязателен для промышленных объектов, зарядных станций электромобилей и систем с солнечными панелями.
- Селективные (S) и выдержкой времени (G): имеют искусственную задержку срабатывания (0,1–0,5 с). Применяются на вводных аппаратах для обеспечения селективности: при аварии отключается только поврежденная линия, а не весь объект целиком.
Параметры выбора
- Номинальный отключающий дифференциальный ток (IΔn): определяет чувствительность устройства к утечкам. Примеры значений: 10 мА (влажные помещения: ванные, душевые, сауны), 30 мА (стандартные розеточные группы и освещение в жилых помещениях), 100–300 мА (противопожарная защита на вводном щите для отсечки крупных утечек в старой проводке).
- Номинальный рабочий ток (In): максимальный ток, который УЗО может длительно пропускать без повреждений. Примеры значений: 16 А, 25 А, 40 А, 63 А, 80 А. Номинальный ток УЗО всегда должен быть равен или на одну ступень выше номинала последовательно установленного автоматического выключателя.
- Количество полюсов: зависит от типа питающей сети. Примеры значений: 2 полюса (1P+N для однофазной сети 220 В), 4 полюса (3P+N для трехфазной сети 380 В).

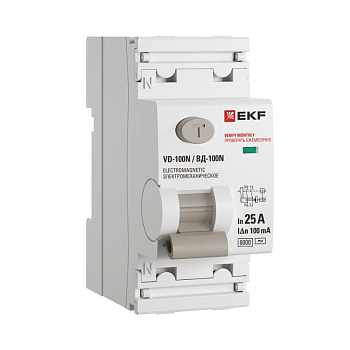

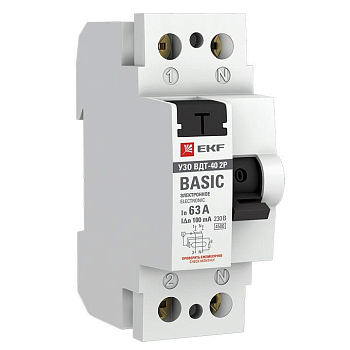

- Принцип действия расцепителя: влияет на надежность и стоимость. Примеры значений: электромеханическое (срабатывает независимо от наличия напряжения в сети, рекомендуется как наиболее надежное), электронное (требует наличия напряжения в сети для срабатывания, дешевле, но менее надежно при обрыве нуля).
Популярные вопросы
Чем УЗО отличается от дифференциального автомата (АВДТ)?
УЗО защищает исключительно от токов утечки и не имеет встроенной защиты от короткого замыкания и перегрузки, поэтому требует обязательной установки последовательного автоматического выключателя. Дифференциальный автомат (АВДТ) объединяет в одном корпусе функции УЗО и автоматического выключателя, экономя место в щите, но обычно стоит дороже.
Обязательно ли устанавливать УЗО с уставкой 10 мА в ванной комнате?
Да, согласно требованиям ПУЭ (п. 7.1.82) и СП 256.1325800.2016, все розеточные группы, а также стационарное электрооборудование (водонагреватели, стиральные машины) во влажных помещениях должны быть защищены УЗО с номинальным отключающим дифференциальным током не более 30 мА, а при расположении в непосредственной близости от источников воды (зоны 0, 1, 2) — не более 10 мА.
Почему УЗО выбивает при включении конкретного прибора?
Срабатывание УЗО при подключении прибора указывает на наличие реального тока утечки в самом устройстве, его сетевом шнуре или розетке. Причины включают пробой изоляции нагревательного элемента, попадание влаги внутрь корпуса или повреждение кабеля. Эксплуатацию прибора необходимо немедленно прекратить до устранения неисправности квалифицированным электриком, так как дальнейшее использование создает прямую угрозу поражения электрическим током.
