Выключатель автоматический модульный
Модульные автоматические выключатели — это компактные коммутационные аппараты, предназначенные для защиты электрических цепей от токов короткого замыкания и длительных перегрузок, а также для нечастых оперативных включений и отключений оборудования. Устройства монтируются на стандартную DIN-рейку 35 мм в распределительных и вводных щитах жилых, коммерческих и промышленных объектов, обеспечивая пожарную безопасность и сохранность кабельных линий и электроприборов.
Виды модульных автоматических выключателей

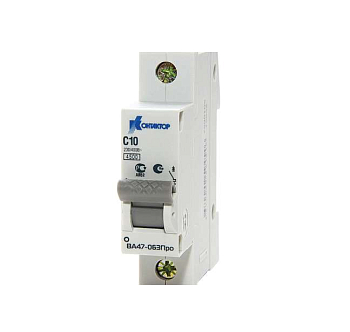

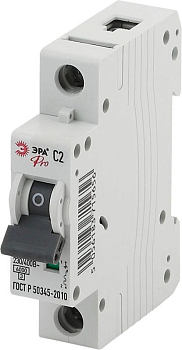

- Однополюсные (1P): защищают только фазный проводник. Применяются в однофазных сетях для защиты отдельных групповых линий (освещение, розетки), где не требуется обязательный разрыв нейтрали.
- Двухполюсные (2P): одновременно коммутируют фазный и нулевой рабочий проводники. Обеспечивают максимальную электробезопасность при обслуживании линии и обязательны для вводных аппаратов в однофазных сетях и помещений с повышенной опасностью.
- Трехполюсные (3P): предназначены для защиты трехфазных сетей (380/400 В). Используются для подключения мощных электроприемников (электроплит, станков, насосов) и в качестве вводных автоматов в трехфазных щитах без разрыва нейтрали.
- Четырехполюсные (4P): разрывают три фазы и нулевой проводник. Применяются в системах с глухозаземленной нейтралью (TN-S) и при питании от резервных генераторов, где требуется полное отключение всех токоведущих частей.
- Автоматы с дополнительными модулями: могут оснащаться независимыми расцепителями (для дистанционного отключения), контактами состояния (для сигнализации в диспетчерскую) и расцепителями минимального напряжения.
Параметры выбора
- Номинальный ток (In): определяет порог срабатывания теплового расцепителя при перегрузке. Подбирается строго по длительно допустимому току защищаемого кабеля. Примеры значений: 10 А (освещение, кабель 1,5 мм²), 16 А (розеточные группы, кабель 2,5 мм²), 25–32 А (варочные панели, водонагреватели, кабель 4–6 мм²), 40–63 А (вводные линии).
- Время-токовая характеристика (B, C, D): задает чувствительность электромагнитного расцепителя к пусковым токам. Примеры значений: B (срабатывание при 3–5 In, для линий с электроникой и длинными кабелями), C (при 5–10 In, универсальный стандарт для розеток и бытовой техники), D (при 10–20 In, для оборудования с высокими пусковыми токами — двигатели, трансформаторы).
- Предельная коммутационная способность (ПКС / Icn): максимальный ток короткого замыкания, который автомат способен отключить без разрушения. Примеры значений: 4,5 кА (конечные щиты в жилых домах и квартирах), 6 кА (стандарт для многоквартирных домов и коммерческих объектов), 10 кА и выше (вводные щиты вблизи трансформаторных подстанций).
- Количество полюсов: зависит от типа сети и требований нормативных документов. Примеры значений: 1P (групповые линии освещения), 2P (ввод в квартиру, линии во влажных помещениях), 3P/4P (трехфазные вводы и силовое оборудование).
- Класс токоограничения: характеризует быстродействие аппарата при коротком замыкании. Примеры значений: класс 3 (самый высокий, время гашения дуги менее 2,5 мс, минимизирует термическое воздействие на кабель и снижает риск возгорания).
Популярные вопросы
В чем разница между характеристиками срабатывания B, C и D?
Характеристика определяет, при каком кратковременном превышении тока (пусковом токе) сработает электромагнитный расцепитель. Автоматы с характеристикой «B» самые чувствительные и применяются для защиты слаботочных цепей и электроники. «C» — наиболее распространены, они выдерживают пусковые токи бытовой техники (холодильников, стиральных машин). «D» предназначены для защиты электродвигателей, насосов и мощных трансформаторов, которые при старте потребляют ток, в 5–10 раз превышающий номинальный.
Как правильно выбрать номинальный ток автомата под сечение кабеля?
Номинал автомата всегда должен быть меньше или равен длительно допустимому току кабеля. Например, для медного кабеля ВВГнг-LS сечением 1,5 мм² (допустимый ток ~19 А) выбирается автомат 10 А или 16 А; для сечения 2,5 мм² (допустимый ток ~25 А) — автомат 16 А; для сечения 4 мм² — автомат 25 А. Установка автомата с завышенным номиналом приведет к перегреву и оплавлению изоляции кабеля до того, как сработает защита.
Почему «выбивает» автомат и можно ли заменить его на более мощный?
Срабатывание автомата указывает на перегрузку линии (включено слишком много мощных приборов) или короткое замыкание. Категорически запрещено заменять автомат на более мощный (например, 16 А на 25 А) без замены кабеля на большее сечение. Это лишит линию защиты и гарантированно приведет к перегреву проводки, расплавлению розеток и пожару. Для решения проблемы необходимо равномерно распределить нагрузку по разным группам или проложить дополнительную линию.
