Кабель коаксиальный

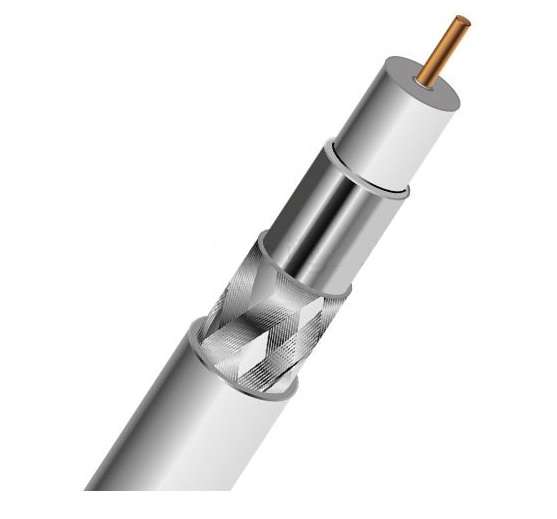

Коаксиальный кабель — это специализированный проводник для передачи высокочастотных электрических сигналов с минимальными потерями и высокой помехозащищенностью. Его конструкция включает центральный проводник, слой диэлектрической изоляции, экранирующую оплетку (фольга и/или металлическая сетка) и внешнюю защитную оболочку. Благодаря такой структуре электромагнитное поле сигнала локализуется внутри кабеля, что делает его идеальным для систем кабельного и спутникового телевидения, видеонаблюдения, радиосвязи и широкополосного доступа в интернет.
Виды и модификации
- RG-6: самый распространенный стандарт для спутникового и эфирного ТВ, а также систем видеонаблюдения. Обеспечивает оптимальный баланс между затуханием сигнала, гибкостью и стоимостью.
- RG-59: кабель уменьшенного диаметра с более высоким затуханием. Подходит для коротких трасс видеонаблюдения (до 150–200 м) или внутренних подключений в телевизионной технике.
- RG-11: кабель увеличенного диаметра с минимальным затуханием сигнала. Применяется для прокладки магистральных линий большой протяженности (свыше 300–500 м), где использование RG-6 недопустимо из-за потерь.
- RG-58: тонкий гибкий кабель, исторически используемый в радиосвязи (CB, УКВ диапазоны), измерительной технике и специализированных компьютерных сетях.
Критерии выбора
- Волновое сопротивление: 75 Ом является стандартом для передачи видеосигналов, ТВ и интернета. 50 Ом используется в радиопередающих устройствах, антенных системах и измерительном оборудовании.
- Тип экранирования: одинарное (фольга), двойное (фольга + оплетка) или четверное (две фольги + две оплетки). Для трасс, прокладываемых рядом с силовыми кабелями или в условиях высоких электромагнитных помех, обязательно применение кабелей с двойным или четверным экраном.
- Материал центральной жилы: омедненная сталь (CCS) применяется в бюджетных решениях для коротких дистанций. Сплошная медь (Cu) обеспечивает минимальное затухание и необходима для магистральных линий, а также для систем с передачей питания по коаксиальному кабелю (PoC).
- Материал внешней оболочки: поливинилхлорид (ПВХ) для внутренней прокладки в сухих помещениях. Светостабилизированный полиэтилен (PE) или полиуретан (PU) обязательны для наружного монтажа, так как они устойчивы к ультрафиолету, влаге и перепадам температур.
Популярные вопросы (FAQ)
Можно ли использовать телевизионный кабель (75 Ом) для подключения радиостанции или Wi-Fi антенны? Не рекомендуется. Несовпадение волнового сопротивления (50 Ом у радиооборудования и 75 Ом у ТВ-кабеля) приводит к отражению части сигнала, образованию стоячих волн и потере мощности передатчика. В долгосрочной перспективе это может вызвать перегрев и выход из строя радиомодуля.
Какой кабель выбрать для уличной видеокамеры? Оптимальный вариант — коаксиальный кабель марки RG-6 с четверным экранированием и оболочкой из светостабилизированного черного полиэтилена (PE). Такая конструкция надежно защитит видеосигнал от внешних наводок и предотвратит растрескивание изоляции под воздействием солнца, дождя и мороза.
В чем практическая разница между омедненной и медной жилой? Омедненная сталь (CCS) дешевле и прочнее на разрыв, но обладает большим электрическим сопротивлением, что критично на длинных дистанциях или при передаче питания. Сплошная медь (Cu) гарантирует минимальные потери сигнала и стабильную подачу напряжения, поэтому она является обязательным стандартом для профессиональных систем безопасности и магистральных трасс.
