Выключатель-разъединитель
Выключатель-разъединитель (рубильник) — это коммутационный аппарат, предназначенный для ручного включения и отключения электрических цепей под нагрузкой или без нее, а также для создания видимого или надежного разрыва цепи. Предназначен для установки на вводе в жилые дома, квартиры, коммерческие и промышленные объекты в качестве главного изолирующего элемента. Главное отличие от автоматического выключателя заключается в том, что выключатель-разъединитель не защищает сеть от коротких замыканий и перегрузок, а лишь обеспечивает безопасное обесточивание оборудования для проведения ремонтных или профилактических работ.
Виды и модификации

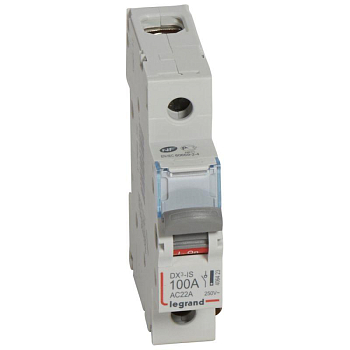

- Модульные выключатели нагрузки: компактные аппараты для установки на DIN-рейку (1–4 полюса) с номинальным током до 125 А. Оптимальны для квартирных, этажных и небольших распределительных щитов.

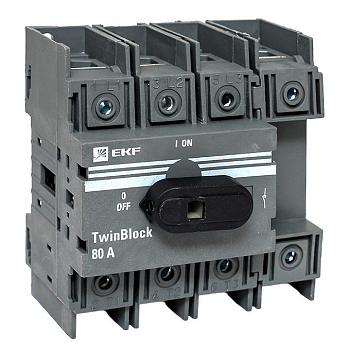

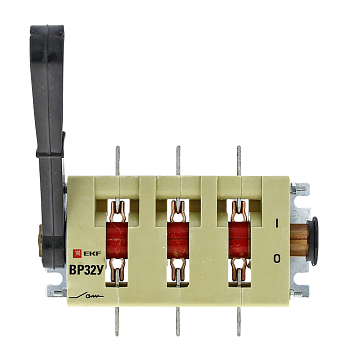

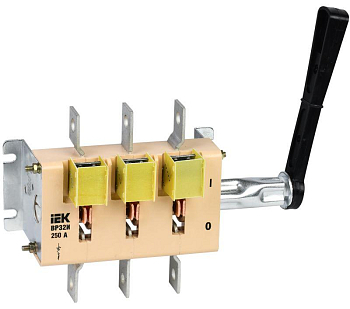

- Рубильники в литом корпусе: силовые разъединители на токи от 100 до 1600 А и выше. Применяются в главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ) промышленных объектов и крупных зданий.
- Реверсивные переключатели: обеспечивают безопасное переключение нагрузки между двумя независимыми источниками питания (например, основная сеть и резервный генератор) с механической блокировкой, исключающей их одновременное включение.
- Выключатели-разъединители с предохранителями: комбинированные устройства, где функция коммутации совмещена с плавкими вставками, которые берут на себя защиту цепи от короткого замыкания.
Критерии выбора
- Номинальный ток: должен быть равен или на одну ступень выше номинала вводного автоматического выключателя. Например, если на вводе установлен автомат на 40 А, выключатель-разъединитель выбирается на 63 А, чтобы исключить его перегрев при максимальной нагрузке линии.
- Количество полюсов: 2P (1P+N) для однофазных сетей 220 В, обеспечивающее полный разрыв и фазы, и нуля; 4P для трехфазных сетей 380 В, гарантирующий полное обесточивание всех проводников.
- Категория применения: AC-22A (коммутация смешанных активных и слабоиндуктивных нагрузок) или AC-23A (коммутация двигателей и цепей с высокими пусковыми токами). Для бытовых и офисных щитов достаточно категории AC-22A.
- Эргономика и безопасность: наличие удобной поворотной рукоятки, четкой индикации положения контактов (например, красный/зеленый индикатор) и возможности установки навесного замка для блокировки в положении «Отключено» (система LOTO) в целях предотвращения несанкционированной подачи напряжения.
Популярные вопросы (FAQ)
Чем выключатель-разъединитель отличается от автоматического выключателя? Автоматический выключатель защищает сеть от сверхтоков (короткого замыкания и перегрузки), а выключатель-разъединитель только коммутирует цепь и создает видимый разрыв. Они работают в паре: автомат обеспечивает защиту, а рубильник позволяет безопасно обесточить щит для обслуживания.
Можно ли использовать выключатель-разъединитель вместо вводного автомата? Нет, это грубое нарушение правил устройства электроустановок (ПУЭ). Выключатель-разъединитель не имеет тепловых и электромагнитных расцепителей и не отключится при коротком замыкании, что приведет к расплавлению контактов, повреждению проводки и пожару. Он всегда устанавливается в паре с автоматическим выключателем или предохранителями.
Зачем нужен реверсивный выключатель-разъединитель в частном доме? Он позволяет безопасно и быстро переключить питание всего дома с центральной сети на резервный генератор. Встроенная механическая блокировка исключает риск встречного включения, который может вывести из строя генератор и представляет смертельную опасность для ремонтных бригад, работающих на обесточенных, по их мнению, линиях электропередач.
